一：產品系列
型號：DW-W系列
類型：水冷式散熱（需外接冷卻水塔/冷卻水源）
制冷量范圍：15KW～135KW
控溫精度：±1℃
溫度范圍：5℃～35℃
水泵壓力：2Kg～8kg（根據需求定制）
可否定制：是（支持各類非標定制）
交貨期：5～15工作日
二：水冷箱體式冷水機介紹
冷水機是一種通過壓縮機、蒸發器、冷凝器、膨脹閥所組成的制冷設備。水冷箱體式冷水機是因為其冷凝器（散熱器）為殼管式，通過外接冷卻水塔，冷卻水泵，使用冷卻水塔的水來為冷水機進行散熱。
水冷式冷水機核心優勢:能效比高，針對有冷卻水源的場所使用。噪音低等
應用領域：
達沃西水冷箱體式冷水機組廣泛應用于廣泛應用于半導體加工、芯片封裝、航空航天、可靠性測試、化工反應 、生物制藥，表面處理、材料加工、真空鍍膜、科學實驗等行業。能精準控制現代化工業和工藝過程中所產生的熱量，提高生產效力，保證生產質量。品種類型多，規格齊全。
三：產品特點：
1、冷水機機組控制系統采用微電腦版控制器，界面簡便大方，操作直觀簡便。寬廣的溫度范圍5℃～35℃之間任意
2、核心部件壓縮機可采用 丹麥DANFOSS、日本Sanyo 、Daikin 、美國Copeland等國際知名品牌， 是機組運行可靠保證。
3、核心制冷配件采用國際品牌部件 丹麥Danoss 、美國Emersonguo及國內**供應商。
4、電器采用 LS、 Schneider、Siemens、 Omron 等國際知名電器元件無需專用機房施。
5、自帶冷卻系統、冷卻水泵、冷凍水泵、水箱，開機即可使用。需外接冷卻水塔。
6、機器內部管道采用PCV/PPR/鍍鋅管或者不銹鋼管，可以根據客戶需要選擇。管道均采用25mm后的PE保溫棉保溫。以防止管道上的制冷量損失及冷凝水的產生。
四：機器圖片和原理圖：（以下展示圖片為水冷箱體式冷水機 型號：DW-20W欲了解更多請致電銷售人員）

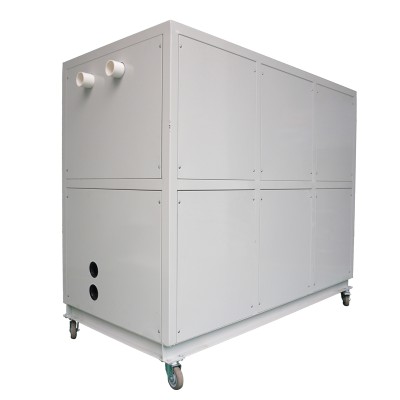

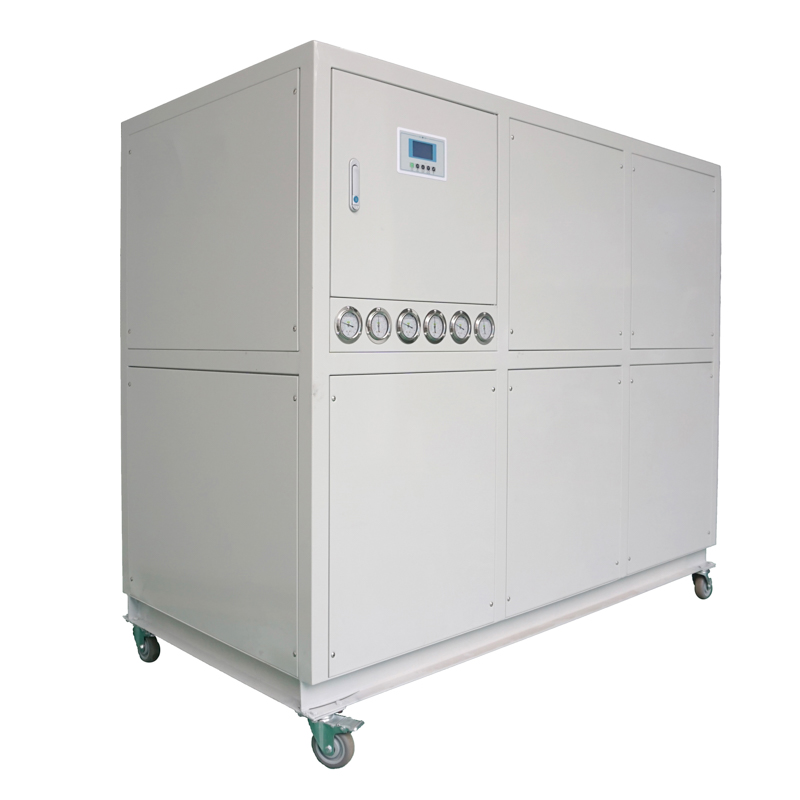

(1）:水冷30HP圖片

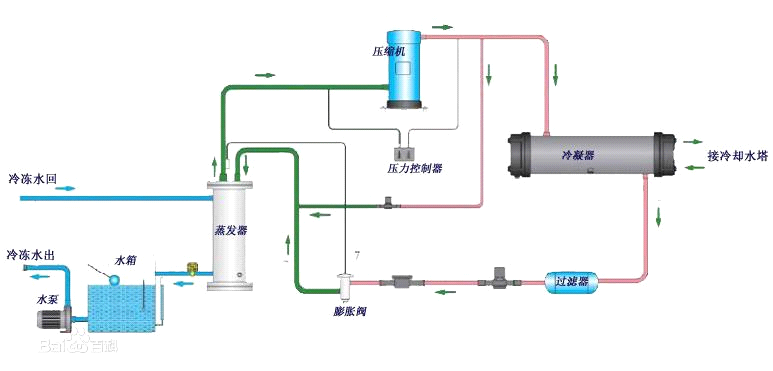

（2）水冷式冷水機組制冷系統原理圖：
（3）水冷式冷水機技術參數：
| 型號 | DW-5W | DW-8W | DW-10W | DW-15W | DW-20W | DW-25W | DW-30W | DW-40W | DW-50W | ||
| 制冷量 | KW | 15 | 24 | 30 | 45 | 60 | 75 | 90 | 120 | 150 | |
| Kcal/h | 12900 | 20640 | 25800 | 38700 | 51600 | 64500 | 77400 | 103200 | 129000 | ||
| 總功率 | KW | 4.8 | 7 | 9 | 12.5 | 17.2 | 21 | 26 | 34 | 41 | |
| 運行電流 | A | 12 | 17.5 | 22.5 | 32 | 43 | 53 | 65 | 85 | 103 | |
| 電源 | 3PH 380V50Hz 200V/220V/415V 50Hz(60Hz) | ||||||||||
| 溫控范圍 | ℃ | 5-35 | |||||||||
| 溫控精度 | ℃ | ±1 | |||||||||
| 冷媒 | 種類 | R22（R407C/R410A/R134A） | |||||||||
| 填充量 | KG | 2.5 | 4.1 | 5 | 7.4 | 10.5 | 12.8 | 16 | 21 | 26 | |
| 壓縮機 | 控制方式 | 毛細管 | 熱力平衡膨脹閥 | ||||||||
| 形式 | 渦旋式 | ||||||||||
| 功率 | KW | 4 | 6 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | |
| 水箱 | 水箱容積 | L | 65 | 110 | 180 | 280 | 280 | 400 | 400 | 610 | 610 |
| 水箱材質 | （SUS304不銹鋼） | ||||||||||
| 水泵 | 楊程 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 功率 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | ||
| 蒸發器 | 類型 | 水箱盤管式（板式/殼管式） | |||||||||
| 冷凍水流量 | m3/h | 2.8 | 4.8 | 6.2 | 9.3 | 13 | 16 | 18 | 27 | 32 | |
| 冷凝器 | 類型 | 殼管式 | |||||||||
| 冷卻水流量 | m3/h | 3.4 | 6.5 | 8.1 | 12 | 16 | 20 | 24 | 33 | 38 | |
| 進出口 | 管徑 | IN | G1-1/2〃 | G1-1/2〃 | G2〃 | G2〃 | G2-1/2〃 | G2-1/2〃 | G2-1/2〃 | G3〃 | G3〃 |
| 安全保護 | 壓縮機過熱保護、過流保護、高低壓力保護、超溫保護、流量保護、相序/缺相保護，排氣過熱保護、防凍保護。 | ||||||||||
| 外型尺寸 | 長 | mm | 1000 | 1350 | 1350 | 1700 | 1700 | 1700 | 1900 | 1900 | 1900 |
| 寬 | mm | 500 | 550 | 550 | 700 | 850 | 850 | 850 | 900 | 900 | |
| 高 | mm | 1000 | 1050 | 1050 | 1100 | 1200 | 1400 | 1400 | 1500 | 1500 | |
| 機組重量 | KG | 150 | 260 | 290 | 400 | 440 | 620 | 690 | 850 | 1000 | |
備注： 1.制冷量是依據：冷凍水進出水溫度12℃/7℃、冷卻水進出水溫度30℃/35℃ 冷凝溫度30℃(名義制冷量)
2.工作范圍：冷凍水溫度范圍：5℃～35℃；冷凍水進出水溫差：3℃至8℃ 控制精度±1℃～±2℃
3.在環境溫度不高于35℃環境使用 并保證通風良好
4.以上參數為標準機型參數，如有請致電！保留更改上述參數或尺寸而不另行通知的權利
